Mạch đọc thẻ RFID RC522

Thương hiệu: OEM | Xem thêm các sản phẩm Phụ kiện âm thanh và hình ảnh cho ô tô của OEM
    • Module RFID RC522 dùng để đọc các loại thẻ RFID, móc khóa RFID tần số 13,56 Mhz. Module RFID RC522 giao tiếp dễ dàng với các Board Auduino và các vi điều khiển. Module RFID RC522 được ứng dụng rộng rãi trong các mô hình như bảo mật xe máy, đóng mở cửa bằng thẻ RFID, các hệ thống quản lý, chấm công dựa trên mã thẻ RFID,…
Còn ít hoặc hết hàng
90,000 đ
Kiểm tra còn hàng
Được bán bởi: ATDTECH Xem thêm các sản phẩm Phụ kiện âm thanh và hình ảnh cho ô tô bởi ATDTECH
  • Hàng có sẵn tại Hồ Chí Minh
  • Giao hàng toàn quốc
  • Được kiểm tra hàng
  • Thanh toán khi nhận hàng
  • Chất lượng, Uy tín
  • Bảo hành 1 tháng
  • 7 ngày đổi trả dễ dàng
  • Hỗ trợ xuất hóa đơn đỏ
Giới thiệu sản phẩm Sản phẩm bao gồm? Thông số kỹ thuật

Giới thiệu Mạch đọc thẻ RFID RC522

Module RFID RC522 dùng để đọc các loại thẻ RFID, móc khóa RFID tần số 13,56 Mhz. Module RFID RC522 giao tiếp dễ dàng với các Board Auduino và các vi điều khiển. Module RFID RC522 được ứng dụng rộng rãi trong các mô hình như bảo mật xe máy, đóng mở cửa bằng thẻ RFID, các hệ thống quản lý, chấm công dựa trên mã thẻ RFID,…

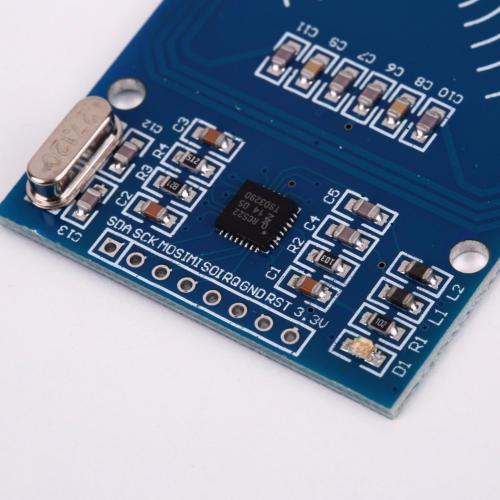

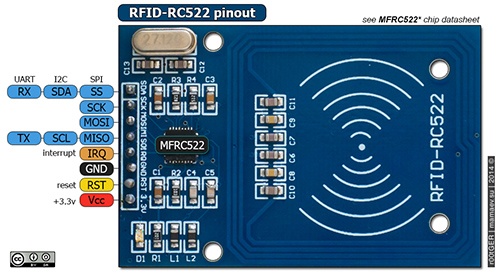

Sơ đồ chân RC522

1.       SDA(SS): Chân lựa chọn chip khi giao tiếp SPI( Kích hoạt ở mức thấp)

2.       SCK: Chân xung trong chế độ SPI

3.       MOSI(SDI): Master Data Out- Slave In trong chế độ giao tiếp SPI

4.       MISO(SDO): Master Data In- Slave Out trong chế độ giao tiếp SPI

5.       IRQ: Chân ngắt

6.       GND: Chân mass

7.       RST: Chân reset module

8.       Nguồn 3,3V

Thông số kĩ thuật:

Nguồn: 3.3VDC, 13 - 26mA                                     Dòng ở chế độ chờ: 1013mA

Dòng ở chế độ nghỉ: <80uA                                    Tần số sóng mang: 13.56MHz

Khoảng cách hoạt động: 0 - 60mm                         Giao tiếp: SPI

Tốc độ truyền dữ liệu: tối đa 10Mbit/s                    Kích thước: 40mm × 60mm

Nhiệt độ hoạt động: - 20⁰C ÷ 80⁰C                         Độ ẩm hoạt động: 5% - 95%

Hỗ trợ ISO/ IEC 14443A/ MIFARE

Các loại card RFID hỗ trợ: mifare1 S50, mifare1 S70, mifare  UltraLight, mifare Pro, mifare Desfire

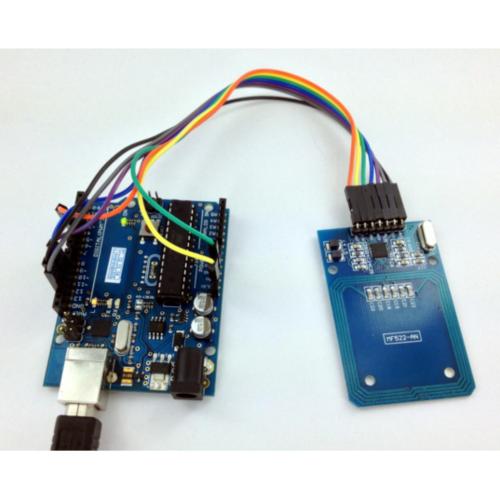

Tham khảo thư viện code Arduino

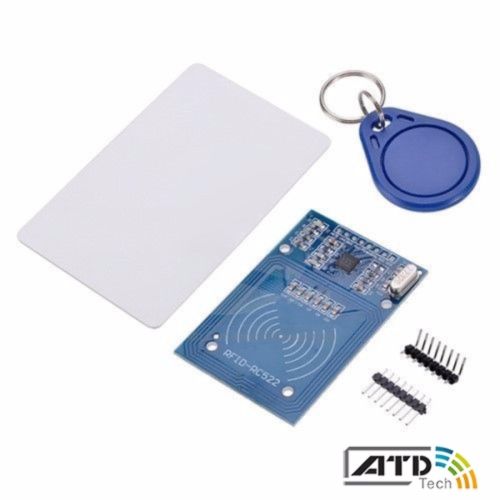

Bộ sản phẩm bao gồm

1 module rc522

1 thẻ RFID móc khóa

1 thẻ RFID trắng

Thông số chi tiết sản phẩm

Thương hiệu: OEM
SKU: OE680OTAA3SUOWVNAMZ-6792840
Dòng sản phẩm: Mạch đọc thẻ RFID RC522
Loại bảo hành: Bằng Hóa đơn mua hàng
Thời gian bảo hành: 1 tháng
